1、双组份涂料的配制及使用：

本厂所生产的双组份防腐涂料，其配制方法如下：

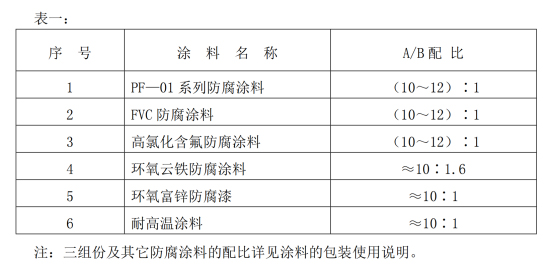

1) A、B 组份配比见表一。

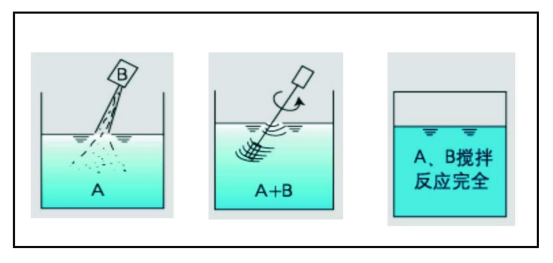

2) 将 A、B 用电动搅拌器搅拌均匀，停放 10～30 分钟待反应完全（视气温而定，温度低时间长）方可使用。



3) 涂刷时纵横交错反复涂刷，可用刷涂、辊涂或无气喷涂。



4) 配制好的涂料，应在 4～8 小时内用完，并随时将料桶盖好，以防溶剂挥发。



5) 如溶剂挥发涂料增稠，则可用稀释剂（0～10%）(以涂料的重量计)进行适当调合。稀释剂的加入量原则以涂料的溶剂挥发量（保持原始稠度）进行控制，若采用喷涂施工，则应另加 10～15%（以涂料的重量计）的稀释剂进行稀释，其加入的量以喷咀能正常雾化、料浆不流挂进行控制。



6）喷涂施工的漆膜厚度比刷涂或辊涂施工的漆膜厚度下浮 5%左右，因此，在设计的总漆膜厚度要求下，喷涂道数相对於刷涂或辊涂道数应作调整。



2、单组份防腐涂料使用前必须搅拌均匀方可涂刷，详见包装使用说明。



3、本涂料配制简单，应随配随用，配制好的涂料须在 4～8 小时内用完，否则会发生胶凝难以涂刷而影响涂装的表面质量。



1) 天气气温高、干燥，配制后应在 4 小时内用完。

2) 天气气温低，配制后可在 8 小时内用完。

3)夏季施工时，若涂料明显变稠，可加入适量的专用稀释剂进行调配。

4)如一次配制的量大，应将贮料桶盖好，以防溶剂挥发
